مشخصات فنی:
ابعاد : 305x244x60 میلی‌متر
فرم فاکتور : ATX
تعداد سوکت پردازنده : یک عدد
نوع سوکت پردازنده : Intel LGA 1200
چیپ‌ست : H570 Intel
برد تغذیه : 10 فاز
پردازنده های پشتیبانی شده :
11th Gen Intel Core Processors
10th Gen Intel Core Pentium Gold and Celeron Processors
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
Intel Turbo Boost Max Technology 3.0 support depends on the CPU types
پشتیبانی از RAID : خیر
تعداد اسلات حافظه : چهار عدد
پیکربندی حافظه : دو کاناله
حداکثر حافظه پشتیبانی شده : 128 گیگابایت
استانداردهای حافظه : DDR4
5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 مگاهرتز
پروفایل حافظه XMP : دارد
پروفایل حافظه AMP : ندارد
توضیحات حافظه
5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel Extreme Memory Profile (XMP)
OptiMem II
11th Gen Intel processors support 3200/2933/2800/2666/2400/2133 natively
10th Gen Intel Core i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz
اسلات PCI Express x16 : دو عدد
تعداد مسیرهای PCI Express :
20 مسیر
پشتیبانی از SLI : ندارد
پشتیبانی از Crossfire : خیر
نوع تخصیص مسیر :
1 مسیر PCIe 4.0/3.0 x16 slot
1 مسیر PCIe 3.0 x16 slot (supports x4 mode)
سایر توضیحات کارت گرافیک :
1 عدد DisplayPort 1.4
1 عدد HDMI 2.0
Graphics specifications may vary between CPU types
Intel 11th & 10th processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz
Only Intel 11th processors, support HDMI 2.0 with max. resolution of 4K@60Hz, others would only support HDMI 1.4 with max. resolution of 4K@30Hz
اتصالات داخلی :
اسلات PCI Express x1 : سه عدد
تعداد هدر USB 3.1 Type-C : صفر
اسلات PCI Express x4 : ندارد
اسلات PCI : ندارد
کانکتور Mini PCI Express : ندارد
کانکتور SATA 3.0 : شش عدد
کانکتور SATA 2.0 : ندارد
کانکتور eSATA : ندارد
کانکتور mSATA : ندارد
کانکتور SATA Express : ندارد
کانکتور M.2 : سه عدد
نوع اسلات M.2 :
PCI-E 3.0 x4 , SATA 3.0 , Key M
کانکتور Thunderbolt : دارد
مجموع کانکتور فن : 6 عدد
کانکتورهای برق :
کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده
سایر توضیحات مربوط به اسلات‌ها
1 مسیر PCIe 4.0/3.0 x16 slot
1 مسیر PCIe 3.0 x16 slot (supports x4 mode)
3 مسیر PCIe 3.0 x1 slots
هدر USB 2.0 : دو عدد
هدر USB 3.0 : ندارد
هدر USB 3.1 : ندارد
هدر USB 3.1 Type-C
ندارد
هدر USB 3.2
یک عدد
هدر USB 3.2 Type-C
دارد
تعداد هدر USB 3.2 Type-C
1
توضیحات تکمیلی هدرها
1 عدد USB 3.2 Gen 1 connector (suppports USB Type-C)
1 عدد USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 عدد USB 2.0 headers support additional 4 USB 2.0 ports
1 عدد Thunderbolt 4 header
1 عدد 4pin CPU Fan header
1 عدد 4pin CPU OPT Fan header
1 عدد 4pin AIO Pump header
3 عدد 4pin Chassis Fan headers
2 عدد AURA Addressable Gen 2 headers
2 عدد AURA RGB headers
1 عدد Clear CMOS header
1 عدد COM Port header
1 عدد Front Panel Audio header (AAFP)
1 عدد 20/3pin System Panel header with Chassis intrude functionpasting
1 عدد Thunderbolt header
توضیحات تکمیلی : قسمت ذخیره‌سازی (Storage)
3 عدد M.2 slots
6 عدد SATA 6Gb/s
Intel11th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280
Only Intel 11th gen processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 mode)
Raid function for PCIe mode SSD in Intel Rapid Storage Technology is available with either 1. Intel SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCHattached slots
To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology
M.2_2 shares bandwidth with SATA6G_2. When M.2_2 runs SATA mode, SATA6G_2 will be disabled
پنل پشتی :
پورت PS/2 : ندارد
پورت USB 2.0 : چهار عدد
پورت USB 3.0 : ندارد
پورت USB 3.1 : ندارد
پورت USB 3.2 Gen 1 : یک عدد
پورت USB 3.2 Gen 2 : دو عدد
پورت USB 4.0 : ندارد
پورت USB Type-C : ندارد
پورت USB 3.2 Type-C : یک عدد
پورت USB Type-C Thunderbolt 4 : ندارد عدد
پورت VGA (Serial) : ندارد
پورت D-Sub : ندارد
پورت LPT (Parallel) : ندارد
پورت DVI : ندارد
پورت HDMI : دارد
پورت DisplayPort : دارد
پورت DisplayPort In Thunderbolt 3 :ندارد
پورت LAN : یک عدد
کارت شبکه LAN :
Realtek 2.5Gb
کارت شبکه WLAN : ندارد
بلوتوث : ندارد
توضیحات کارت شبکه :
1 عدد Realtek 2.5Gb Ethernet
کارت صدا :
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC
کانال‌های صوتی : 7.1 کانال
جک 3.5 میلی‌متری : 5 عدد
خروجی صدای S/PDIF : دارد
ورودی صدای S/PDIF : ندارد
توضیحات کارت صدا :
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC
پشتیبانی از Jack-detection, Multi-streaming, Front Panel Jack-retasking
قابلیت پشتیبانی تا 24-Bit/192 kHz playback
Audio Shielding
Rear optical S/PDIF out port
Premium Japanese audio capacitors
Dedicated audio PCB layers
Audio cover
توضیحات تکمیلی تمامی پورت‌های USB مادربرد
پنل پشتی:
1 عدد USB 3.2 Gen 2x2 port (1 x USB Type-C)
2 عدد USB 3.2 Gen 2 ports (2 x Type-A)
1 عدد USB 3.2 Gen 1 port (1 x Type-A)
4 عدد USB 2.0 ports (4 x Type-A)
اتصالات داخلی:
1 عدد USB 3.2 Gen 1 connector (suppports USB Type-C)
1 عدد USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 عدد USB 2.0 headers support additional 4 USB 2.0 ports

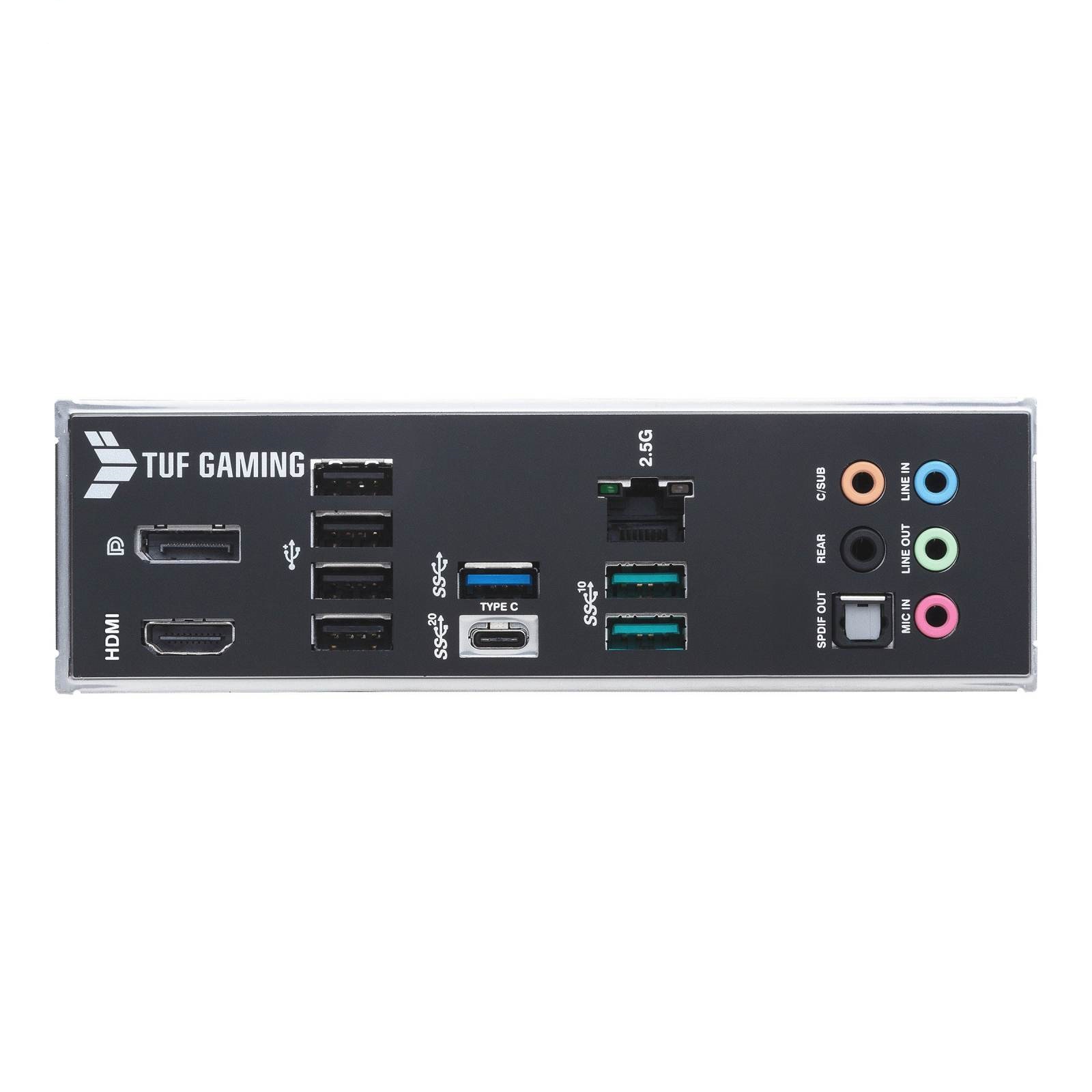

توضیحات تکمیلی پورت‌ها
1 عدد USB 3.2 Gen 2x2 port (1 x USB Type-C)
2 عدد USB 3.2 Gen 2 ports (2 x Type-A)
1 عدد USB 3.2 Gen 1 port (1 x Type-A)
4 عدد USB 2.0 ports (4 x Type-A)
1 عدد DisplayPort
1 عدد HDMI port
1 عدد Realtek 2.5Gb Ethernet port
5 عدد Audio jacks
1 عدد Optical S/PDIF out port
سایر مشخصات :
کلید پاور روی مادربرد : ندارد
کلید ریست روی مادربرد : ندارد
بایوس دوگانه : دارد
پنل اورکلاک : دارد
نقاط کنترل ولتاژ : دارد
سون سگمنت Debugging : ندارد
ویژگی‌های خاص :
ASUS TUF PROTECTION
DIGI+ VRM (- Digital power design with DrMOS)
Enhanced DRAM Overcurrent Protection
TUF LANGuard
Overvoltage Protection
ASUS Q-Design
M.2 Q-Latch
Q-DIMM
Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
Q-Slot
ASUS Thermal Solution
M.2 heatsink
VRM heatsink design
ASUS EZ DIY
ProCool
Pre-mounted I/O shield
SafeSlot
AURA Sync
AURA RGB headers
Addressable Gen 2 RGB headers
Software Features
ASUS Exclusive Software
Armoury Crate
AURA Creator
AURA Sync
Two-Way AI Noise Cancelation
AI Suite 3
Performance And Power Saving Utility
TurboV EVO
EPU
DIGI+ VRM
Fan Xpert 4
EZ update
TUF GAMING CPU-Z
AI Charger
ASUS Turbo LAN
DAEMON Tools
DTS Custom for GAMING Headsets
MyASUS
Norton Anti-virus software (Free Trial version)
WinRAR
UEFI BIOS
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode

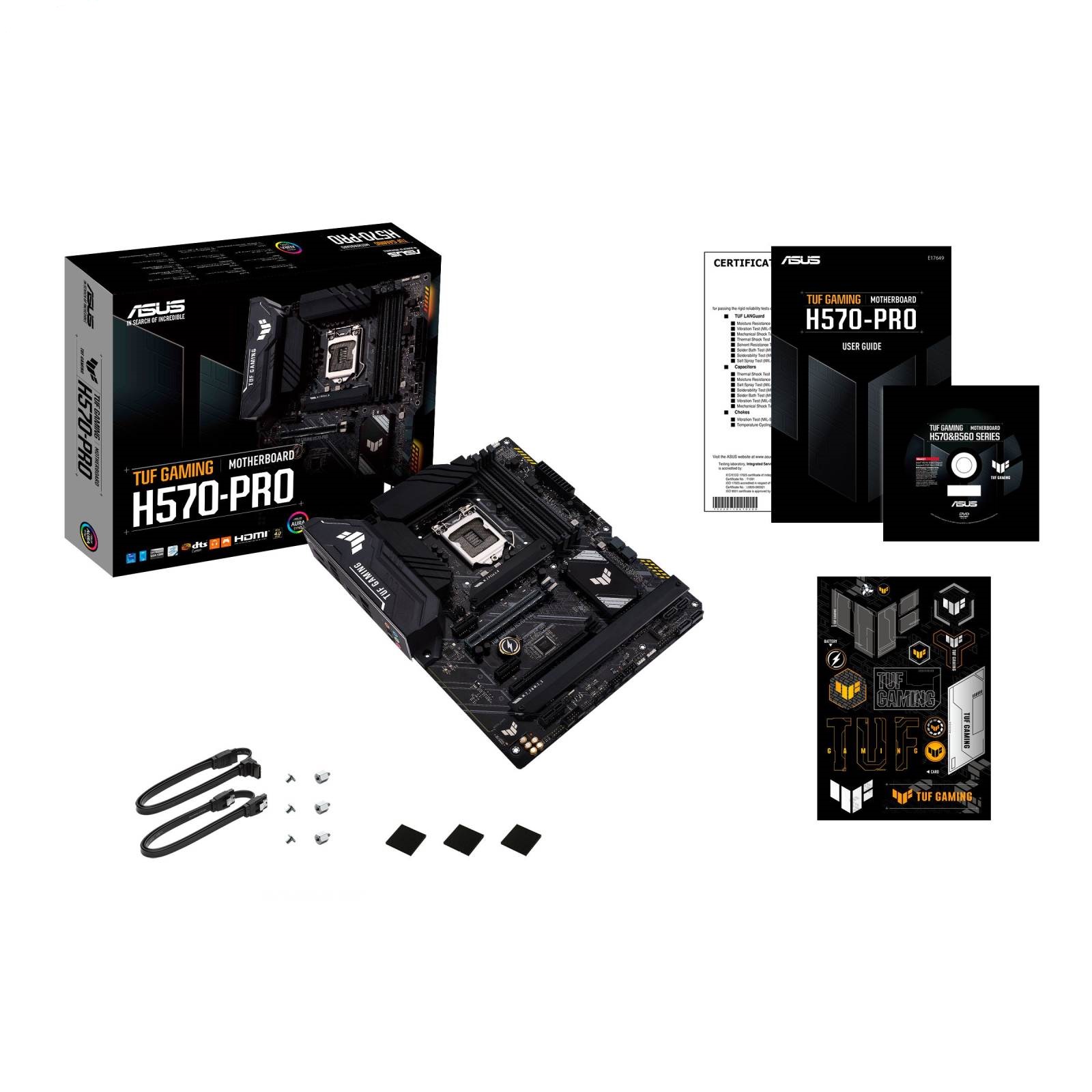

اقلام همراه
2 کابل SATA 6Gb/s
2 عدد M.2 Rubber Packages
2 عدد M.2 SSD screw packages
1 عدد TUF Gaming sticker
1 عدد Support DVD
1 عدد TUF Certification card
1 عدد User manual
مدیریت :
WOL by PME, PXE
سایر توضیحات بایوس :
192 (64+128) مگابایت Flash ROM
UEFI AMI BIOS :
توضیحات پنل اورکلاک
DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
