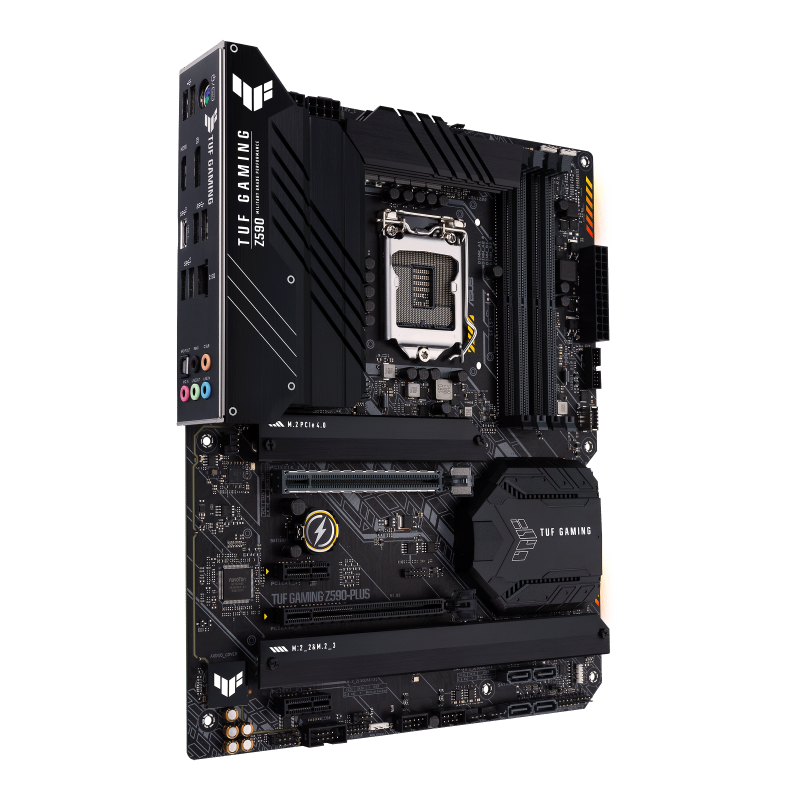

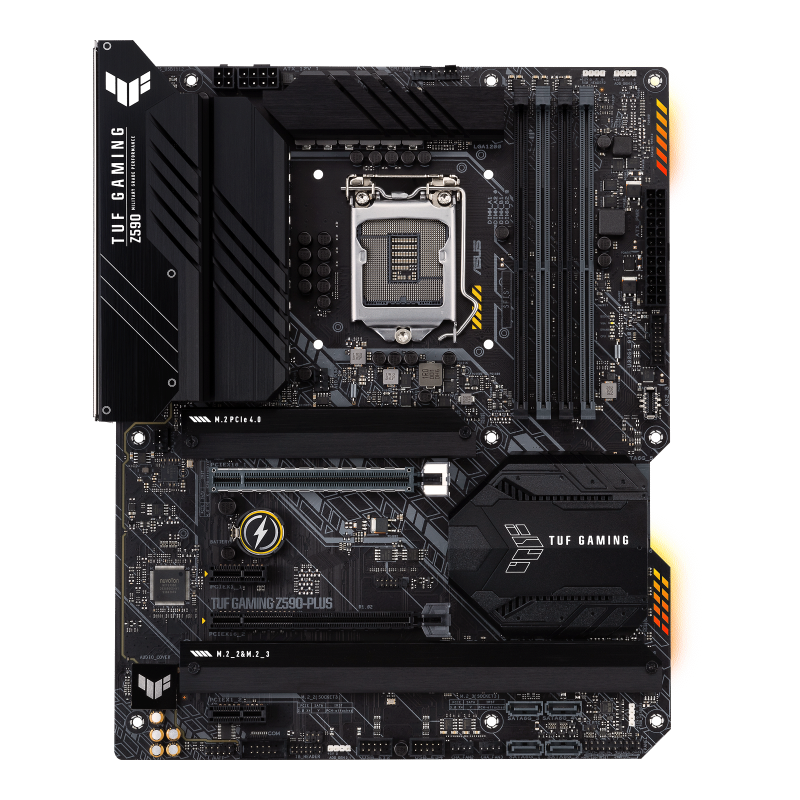

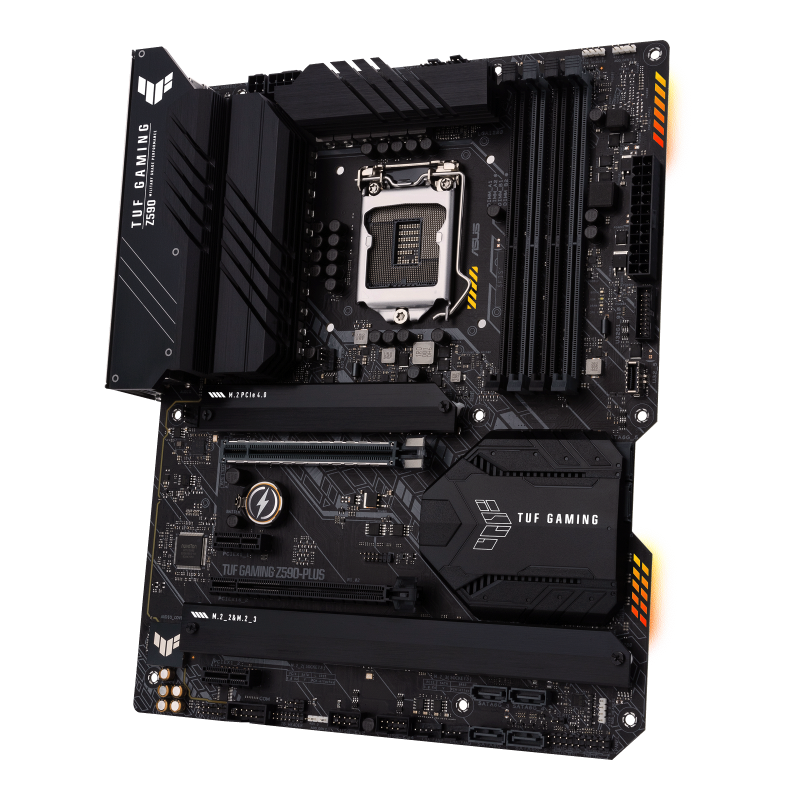

یکی دیگر از شاهکارهای ایسوس در زمینه مادربرد، مادربرد ایسوس مدل مادربرد ایسوس مدل TUF Z590-PLUS GAMING است که می‌تواند لحضات بسیار خوب و لذت‌بخشی را در زمان بازی و طراحی و ادیت به شما هدیه کند. این مادربرد تخصصی برای بازی طراحی شده و یکی از نمونه‌های بارز مهندسی شده و نیازسنجی شده ایسوس است. یکی از ویژگی‌های بسیار بارز این مادربرد این است که می‌توانید با آن بدون نیاز به مودم وای‌فای مجزا درون کیس به اینترنت متصل شوید. از دیگر ویژگی‌های این مادربرد این است که می‌تواند از قابلیت OverClock پشتیبانی کند و آن را بسته به نیاز و تنظیم شما ارائه کند. مادربرد ایسوس مدل TUF Z590-PLUS GAMING دارای ۴ عدد شیار کارت حافظه یا همان RAM بوده و می‌تواند تا ۱۲۸ گیگابایت حافظه را پشتیبانی کند. این رم‌ها دارای نسل DDR4 هستند. CPUای که این مادربرد پشتیبانی می‌کند دارای سوکت LGA1200 بوده و از پردازنده های اینتل نسل های ۱۰ و ۱۱ پشتیبانی کامل می‌کند. مادربرد ایسوس مدل TUF Z590-PLUS GAMING مبتنی بر اینتل است.
محصولات مرتبط
مشخصات فیزیکی :
ابعاد : 305x244x60 میلی‌متر
فرم فاکتور : ATX
پردازنده و چیپ ست
تعداد سوکت پردازنده : یک عدد
نوع سوکت پردازنده : Intel LGA 1200
چیپ‌ست : Intel Z590
برد تغذیه : 17 فاز
پردازنده های پشتیبانی شده
Intel® Socket LGA1200 for 11th Gen Intel Core processors & 10th Gen Intel Core, Pentium Gold and Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
Intel Turbo Boost Max Technology 3.0 support depends on the CPU types
پشتیبانی از RAID
RAID 0 , RAID 1 , RAID 5 , RAID 10
حافظه رم
تعداد اسلات حافظه : چهار عدد
پیکربندی حافظه : دو کاناله
حداکثر حافظه پشتیبانی شده : 128 گیگابایت
استانداردهای حافظه
DDR4 5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 مگاهرتز
پروفایل حافظه XMP : دارد
پروفایل حافظه AMP : ندارد
توضیحات حافظه
۴ عدد DIMM, Max. 128GB, DDR4 5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memoryx
Dual Channel Memory Architecture
Supports Intel Extreme Memory Profile (XMP)
OptiMem II
10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
11th Gen Intel processors support 3200/2933/2800/2666/2400/2133 natively
کارت گرافیک :
اسلات PCI Express x16 : دو عدد
تعداد مسیرهای PCI Express :
20 مسیر
پشتیبانی از SLI : ندارد
پشتیبانی از Crossfire : دارد
نوع تخصیص مسیر
۱ مسیر PCIe 4.0/3.0 x16 slot
۱ مسیر PCIe 3.0 x16 slot (supports x4 mode)
۱ مسیر PCIe 3.0 x1 slots
Enable RST PCIe Storage Remapping for PCH attached PCIe slots to activate Intel Optane Memory
سایر توضیحات کارت گرافیک : ۱ عدد DisplayPort
۱ عدد HDMI 2.0
Graphics specifications may vary between CPU types
Intel 11th & 10th processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz
Only Intel 11th processors, support HDMI 2.0 with max. resolution of 4K@60Hz, others would only support HDMI 1.4 with max. resolution of 4K@30HzVGA resolution support depends on processors' or graphic cards' resolution
اتصالات داخلی :
اسلات PCI Express x1 : دو عدد
تعداد هدر USB 3.1 Type-C : صفر
اسلات PCI Express x4 : ندارد
اسلات PCI : ندارد
کانکتور Mini PCI Express : ندارد
کانکتور SATA 3.0 : شش عدد
کانکتور SATA 2.0 : ندارد
کانکتور eSATA : ندارد
کانکتور mSATA : ندارد
کانکتور SATA Express : ندارد
کانکتور M.2 : سه عدد
نوع اسلات M.2
PCI-E 3.0 x4 , SATA 3.0 , Key M
کانکتور Thunderbolt : دارد
مجموع کانکتور فن : 6 عدد
کانکتورهای برق
کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , کانکتور برق 4 پین ATX
دکمه‌ها، سوییچ‌ها و جامپرها
۱ عدد Clear CMOS jumper(s)
سایر توضیحات مربوط به اسلات‌ها
۱ مسیر PCIe 4.0/3.0 x16 slot
۱ مسیر PCIe 3.0 x16 slot (supports x4 mode)
۱ مسیر PCIe 3.0 x1 slots
Enable RST PCIe Storage Remapping for PCH attached PCIe slots to activate Intel Optane Memory
هدر USB 2.0 : دو عدد
هدر USB 3.0 : ندارد
هدر USB 3.1 :ندارد
هدر USB 3.1 Type-C : ندارد
هدر USB 3.2 : یک عدد
هدر USB 3.2 Type-C : دارد
تعداد هدر USB 3.2 Type-C : یک عدد
توضیحات تکمیلی هدرها :
2 عدد AURA Addressable Gen 2 headers
۲ عدد AURA RGB headers
۱ عدد Clear CMOS header
۱ عدد COM port header
۱ عدد Front Panel Audio header (AAFP)
۱ عدد 20-3 pin System Panel header with Chassis intrude function
۱ عدد Thunderbolt header
۱ عدد USB 3.2 Gen 1 connector (supports USB Type-C)
۱ عدد USB 3.2 Gen 1 headers supports additional 2 USB 3.2 Gen 1 ports
۲ عدد USB 2.0 headers support additional 4 USB 2.0 ports
توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)
Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports
Intel11th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110
- Only Intel 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
Intel Z590 Chipset
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
۶ عدد SATA 6Gb/s ports
Raid function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either Intel SSDs installed in both CPU-attached and PCH-attached slots, or any other 3rd party SSDs installed in PCH-attached slots
To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel Rapid Storage Technology
M.2_2 shares bandwidth with SATA6G_2. When M.2_2 runs SATA mode, SATA6G_2 will be disabled
M.2_3 shares bandwidth with SATA6G_56. When M.2_3 is occupied, SATA6G_56 will be disabled

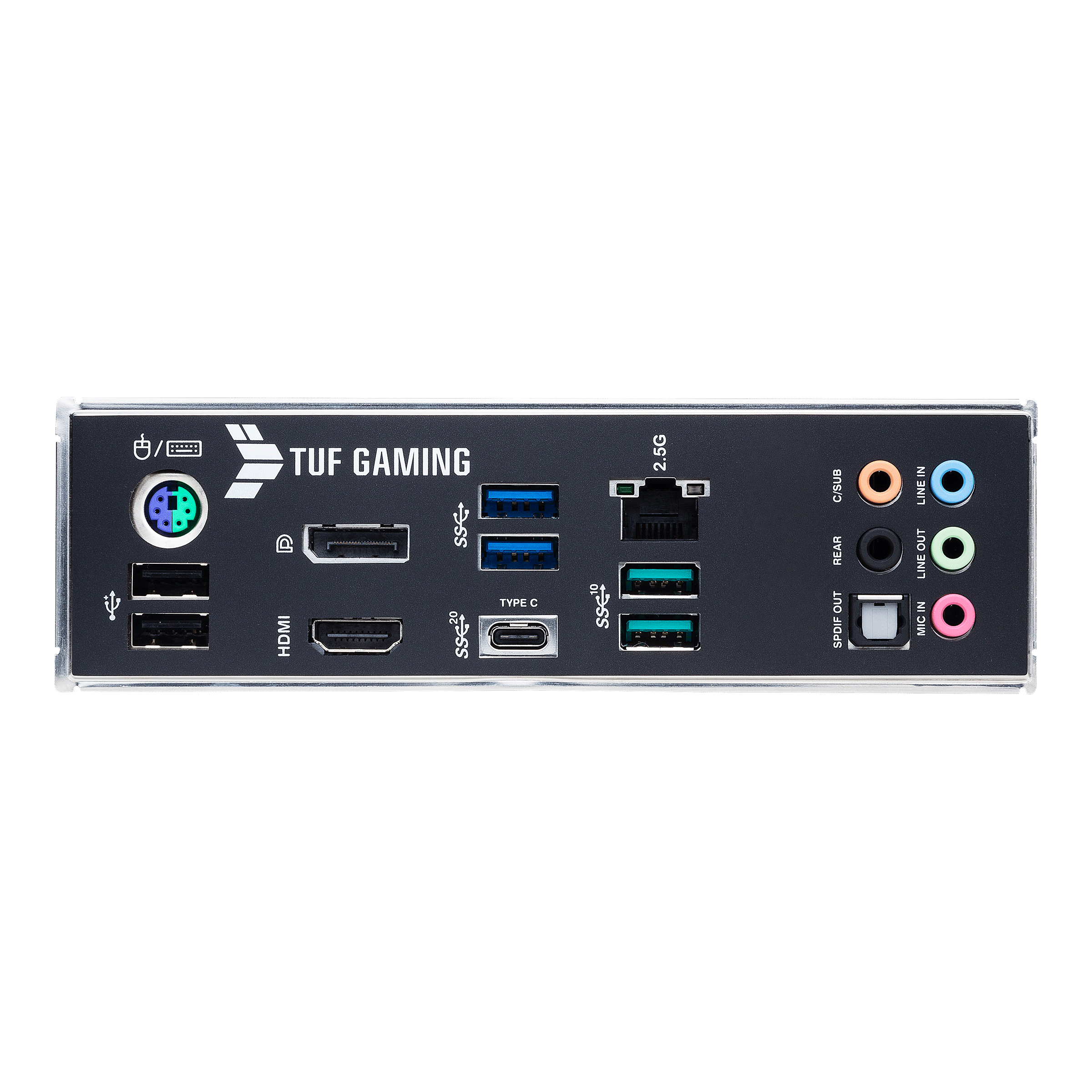

پنل پشتی :
پورت PS/2 : یک عدد کومبو
پورت USB 2.0 : دو عدد
پورت USB 3.0 : ندارد
پورت USB 3.1 : ندارد
پورت USB 3.2 Gen 1 : دو عدد
پورت USB 3.2 Gen 2 : دو عدد
پورت USB 4.0 : ندارد
پورت USB Type-C : ندارد
پورت USB 3.2 Type-C : یک عدد
پورت VGA (Serial) : ندارد
پورت D-Sub : ندارد
پورت LPT (Parallel) : ندارد
پورت DVI : دارد
پورت HDMI : دارد
پورت DisplayPort : ندارد
پورت DisplayPort In Thunderbolt 3 : ندارد
پورت LAN : یک عدد
کارت شبکه LAN :
Intel I225-V 2.5Gb Ethernet
کارت شبکه WLAN : ندارد
بلوتوث : ندارد
توضیحات کارت شبکه : Ethernet
- ۱ عدد Intel® I225-V 2.5Gb Ethernet
- TUF LANGuard
کارت صدا
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC
کانال‌های صوتی : 8 کانال
جک 3.5 میلی‌متری : 5 عدد
خروجی صدای S/PDIF : دارد
ورودی صدای S/PDIF : ندارد
توضیحات کارت صدا
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
Audio Features
- Audio Shielding
- Rear optical S/PDIF out port
- Premium Japanese audio capacitors
- Dedicated audio PCB layers
- Audio cover
دکمه‌ها : ندارد
توضیحات تکمیلی تمامی پورت‌های USB مادربرد
پنل پشتی
- ۱ عدد USB 3.2 Gen 2x2 port (1 x USB Type-C)
- ۲ عدد USB 3.2 Gen 2 ports (2 x Type-A)
- ۲ عدد USB 3.2 Gen 1 ports (2 x Type-A)
- ۲ عدد USB 2.0 ports (2 x Type-A)
اتصالات داخلی
- ۱ عدد USB 3.2 Gen 1 connector (suppports USB Type-C)
- ۱ عدد USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
- ۲ عدد USB 2.0 headers support additional 4 USB 2.0 ports
توضیحات تکمیلی پورت‌ها
۲ عدد USB 3.2 Gen 2 ports (2 x Type-A)
۱ عدد USB 3.2 Gen 2x2 port (1 x USB Type-C)
۲ عدد USB 3.2 Gen 1 ports (2 x Type-A)
۲ عدد USB 2.0 ports (2 x Type-A)
۱ عدد DisplayPort
۱ عدد HDMI port
۱ عدد ASUS Wi-Fi Module
۱ عدد Intel I225-V 2.5Gb Ethernet port
۵ عدد Audio jacks
۱ عدد Optical S/PDIF out port
۱ عدد PS/2 Keyboard/Mouse combo port
سایر مشخصات :
کلید پاور روی مادربرد : ندارد
کلید ریست روی مادربرد : ندارد
بایوس دوگانه : دارد
پنل اورکلاک : دارد
نقاط کنترل ولتاژ : دارد
سون سگمنت Debugging : ندارد
ویژگی‌های خاص
Special Features
ASUS TUF PROTECTION
- DIGI+ VRM (- Digital power design with DrMOS)
- Enhanced DRAM Overcurrent Protection
- TUF LANGuard
- Overvoltage Protection
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design
ASUS EZ DIY
- ProCool
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 RGB headers
Software Features
ASUS Exclusive Software
Armoury Crate
- AURA Creator
- AURA Sync
- Two-Way AI Noise Cancelation
AI Suite 3
- Performance And Power Saving Utility
TurboV EVO
EPU
Digi+ VRM
Fan Xpert 4
- EZ update
TUF GAMING CPU-Z
AI Charger
ASUS Turbo LAN
DAEMON Tools
DTS Custom for GAMING Headsets
MyASUS
Norton Anti-virus software (Free Trial version)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
مدیریت
WOL by PME, PXE
سایر توضیحات بایوس
192 (128+64) Mb Flash ROM, UEFI AMI BIOS
توضیحات پنل اورکلاک
۴ عدد DIMM, Max. 128GB, DDR4 5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
