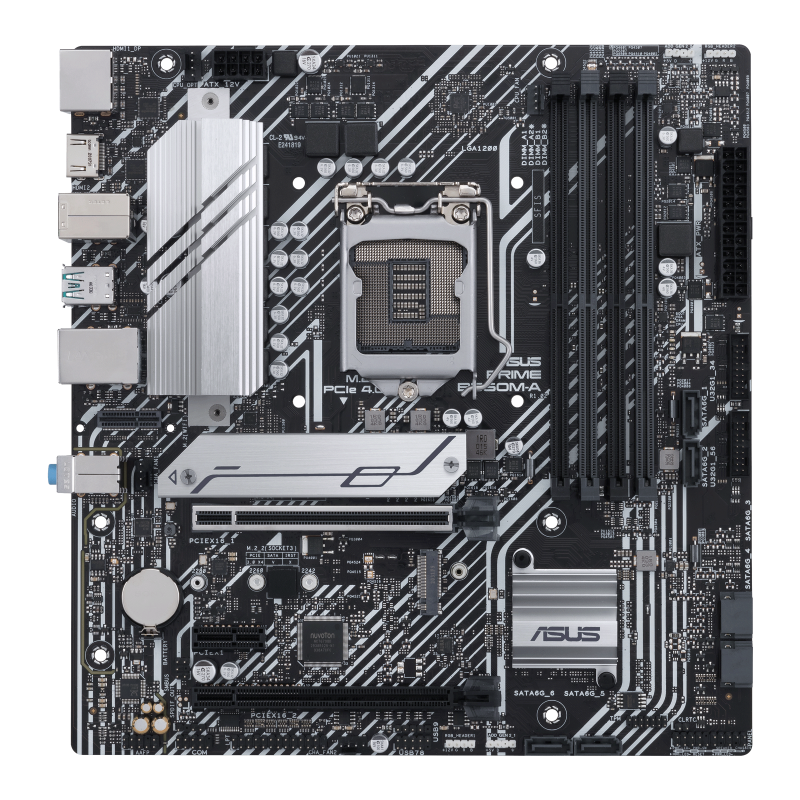

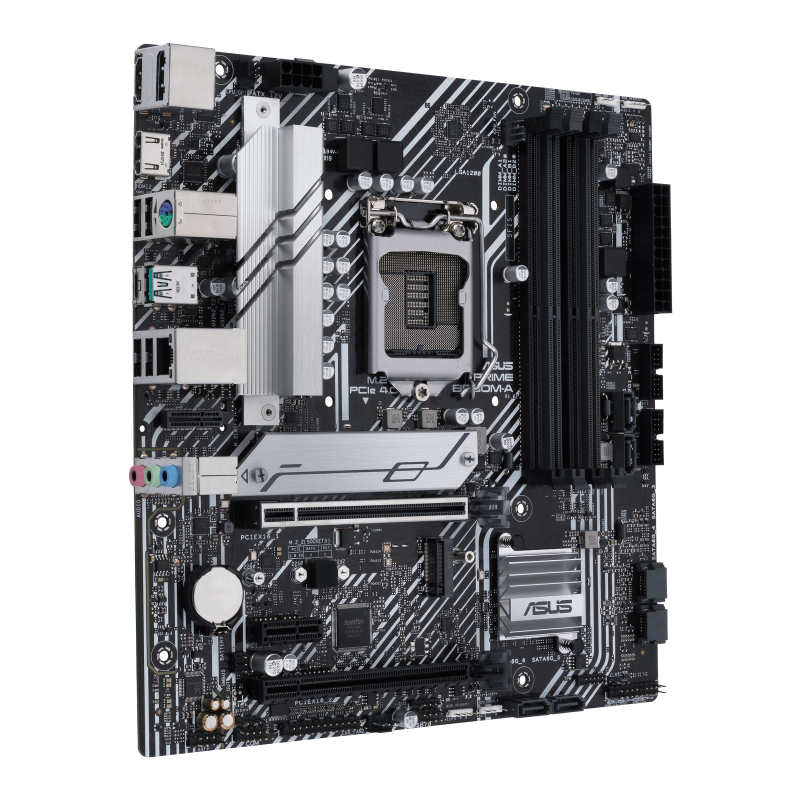

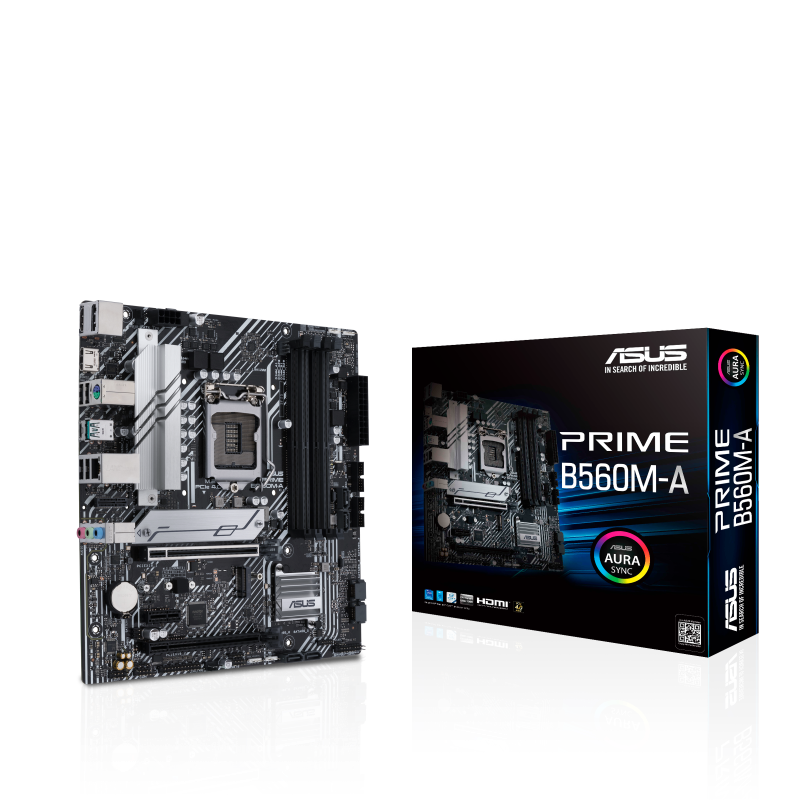

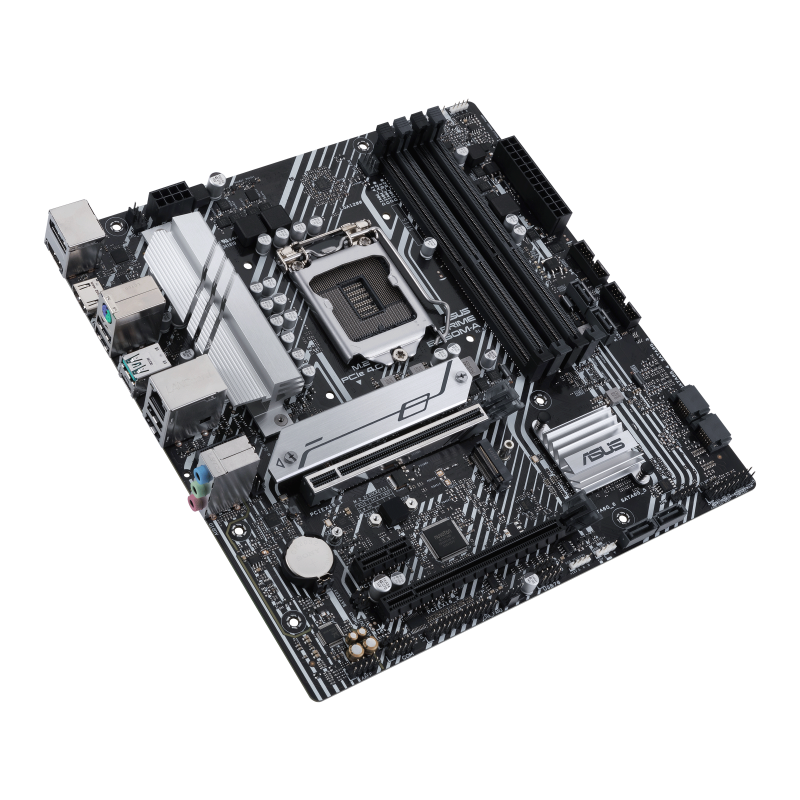

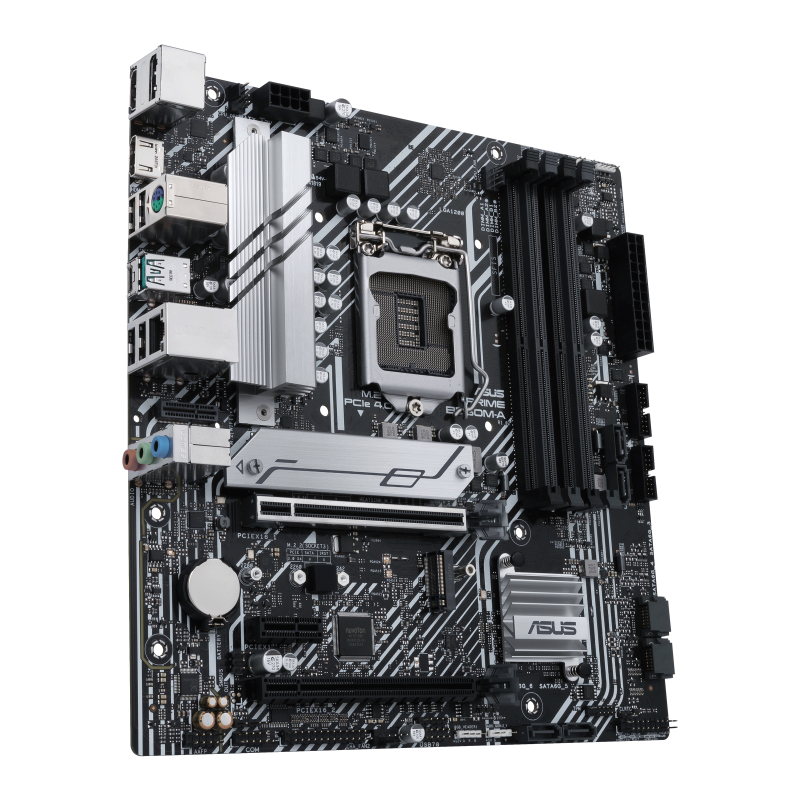

یکی از پرفروش‌ترین سری ایسوس را با نام Prime می‌شناسیم که توانسته با نمایش قابلیت‌هایی که در انجام کارهای متفاوت دارد محبوبیت بالایی به‌دست بیاورد. مادربرد ASUS PRIME B560M-A بهترین گزینه برای داشتن سیستمی همه‌منظوره و قدرت گرفته از پردازنده های Intel نسل جدید است. رابط PCIe X16 با دو اسلات M.2 با پشتیانی از درایوهای 110 میلی‌متری، USB 3.2 Gen 2 ایسوس، همه نیازهای روزمره را در یک سیستم همه‌منظوره به سادگی دربر می‌گیرد. ابعاد microATX مادربرد ASUS PRIME B560M-A برای اسمبل سیستم‌هایی با کیس‌های کوچک بسیار مناسب است. ایم مادربرد دارای وای‌فای و بلوتوث نیست ولی می‌توان به لطف اسلات V-M.2 ماژول‌های WiFi و Bluetooth را هم به‌آن اضافه کرد. این مادربرد می‌تواند قابلیت Over Clock را هم برای شما به‌ارمغان بیاورد.
محصولات مرتبط
مشخصات فیزیکی :
ابعاد
244x244x60 میلی‌متر
فرم فاکتور
microATX
پردازنده و چیپ ست :
تعداد سوکت پردازنده
یک عدد
نوع سوکت پردازنده
Intel LGA 1200
چیپ‌ست
Intel B560
برد تغذیه
8 فاز
پردازنده های پشتیبانی شده
Intel Socket LGA1200 for 11th Gen Intel Core Processors & 10th Gen Intel Core, Pentium Gold and Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
Intel Turbo Boost Max Technology 3.0 support depends on the CPU types
پشتیبانی از RAID
خیر
حافظه رم :
تعداد اسلات حافظه
چهار عدد
پیکربندی حافظه
دو کاناله
حداکثر حافظه پشتیبانی شده
128 گیگابایت
استانداردهای حافظه
DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 مگاهرتز
پروفایل حافظه XMP
دارد
پروفایل حافظه AMP
ندارد
توضیحات حافظه
DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
10th Gen Intel Core i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz
11th Gen Intel processors support 3200/2933/2800/2666/2400/2133 natively
Memory QVL (Qualified Vendors Lists)
کارت گرافیک :
اسلات PCI Express x16
دو عدد
تعداد مسیرهای PCI Express
20 مسیر
پشتیبانی از SLI
ندارد
پشتیبانی از Crossfire
خیر
نوع تخصیص مسیر
۱ مسیر PCIe 4.0/3.0 x16 slot
۱ مسیر PCIe 3.0 x16 slot (supports x4 mode)
۱ مسیر PCIe 3.0 x1 slots
سایر توضیحات کارت گرافیک
۱ عدد DisplayPort 1.4
۱ عدد HDMI 2.0
۱ عدد HDMI 2.1(4K@60HZ)
Graphics specifications may vary between CPU types
Intel 11th & 10th Gen processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz
Only Intel 11th Gen processors support HDMI 2.0 with max. resolution of 4K@60Hz, others will only support HDMI 1.4 with max. resolution of 4K@30Hz
اتصالات داخلی :
اسلات PCI Express x1
یک عدد
تعداد هدر USB 3.1 Type-C
۰
اسلات PCI Express x4
ندارد
اسلات PCI
ندارد
کانکتور Mini PCI Express
ندارد
کانکتور SATA 3.0
شش عدد
کانکتور SATA 2.0
ندارد
کانکتور eSATA
ندارد
کانکتور mSATA
ندارد
کانکتور SATA Express
ندارد
کانکتور M.2
دو عدد
نوع اسلات M.2
PCI-E 3.0 x4 , SATA 3.0 , PCI-E 4.0
کانکتور Thunderbolt
ندارد
مجموع کانکتور فن
4 عدد
کانکتورهای برق
کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده
سایر توضیحات مربوط به اسلات‌ها
۱ مسیر PCIe 4.0/3.0 x16 slot
۱ مسیر PCIe 3.0 x16 slot (supports x4 mode)
۱ مسیر PCIe 3.0 x1 slots
هدر USB 2.0
دو عدد
هدر USB 3.0
ندارد
هدر USB 3.1
ندارد
هدر USB 3.1 Type-C
ندارد
هدر USB 3.2
یک عدد
هدر USB 3.2 Type-C
ندارد
تعداد هدر USB 3.2 Type-C
۰
توضیحات تکمیلی هدرها
۲ عدد USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen1 ports
۱ عدد USB 2.0 header(s) support(s) additional 2 USB 2.0 ports
۱ عدد USB 2.0 header(s) support(s) additional 1 USB 2.0 ports
۲ عدد AURA Addressable Gen 2 header
۲ عدد AURA RGB header
۱ عدد Clear CMOS header
۱ عدد COM Port header
۱ عدد Front Panel Audio header (AAFP)
۱ عدد LPT header
۱ عدد S/PDIF Out header
۱ عدد SPI TPM header (14-1pin)
۱ عدد 20/3pin System Panel header with Chassis intrude function
۱ عدد 4pin CPU Fan header
۱ عدد 4pin CPU OPT Fan header
۲ عدد 4pin Chassis Fan header
توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)
Intel®11th Gen Processors
- M.2_1 slot (Key M), type 2242/2260/2280
- Only Intel® 11th Gen processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
Intel® B560 Chipset
- M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
- ۶ عدد SATA 6Gb/s ports
- M.2_2 slot shares bandwidth with SATA_2.When M.2_2 slot is operating in SATA mode, SATA_2 will be disabled
پنل پشتی :
پورت PS/2
یک عدد برای کیبورد
پورت USB 2.0
چهار عدد
پورت USB 3.0
ندارد
پورت USB 3.1
ندارد
پورت USB 3.2 Gen 1
ندارد
پورت USB 3.2 Gen 2
یک عدد
پورت USB 4.0
ندارد
پورت USB Type-C
ندارد
پورت USB 3.2 Type-C
یک عدد
پورت USB Type-C Thunderbolt 4
ندارد عدد
پورت VGA (Serial)
ندارد
پورت D-Sub
ندارد
پورت LPT (Parallel)
ندارد
پورت DVI
ندارد
پورت HDMI
دارد
پورت DisplayPort
دارد
پورت DisplayPort In Thunderbolt 3
ندارد
پورت LAN
یک عدد
کارت شبکه LAN
Intel I219-V 1Gb Ethernet
کارت شبکه WLAN
ندارد
بلوتوث
ندارد
توضیحات کارت شبکه
Ethernet
- Intel® I219-V 1Gb Ethernet
- ASUS LANGuard
- Wireless & Bluetooth
- V-M.2 slot only (Key E, CNVi & PCIe)
- Wi-Fi module and vertical M.2 Key E bracket set are purchased separately
مادربرد ایسوس PRIME B560M-A به‌خودی‌خود وای‌فای و بلوتوث ندارد، بلکه می‌توان ماژول این ویژگی‌ها را به V-M.2 slot اضافه کرد
کارت صدا
Realtek ALC897
کانال‌های صوتی
8 کانال
جک 3.5 میلی‌متری
3 عدد
خروجی صدای S/PDIF
ندارد
ورودی صدای S/PDIF
ندارد
توضیحات کارت صدا
- پشتیبانی از Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
Audio Features
- Audio Shielding
- Premium Japanese audio capacitors
- Dedicated audio PCB layers
A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output
دکمه‌ها
ندارد
توضیحات تکمیلی تمامی پورت‌های USB مادربرد
پنل پشتی
- ۲ عدد USB 3.2 Gen 2 port(s) (1 x Type-A + 1 x USB Type-C)
- ۴ عدد USB 2.0 port(s) (4 x Type-A)
اتصالات داخلی
- ۲ عدد USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
- ۱ عدد USB 2.0 header(s) support(s) additional 2 USB 2.0 ports
- ۱ عدد USB 2.0 header(s) support(s) additional 1 USB 2.0 ports

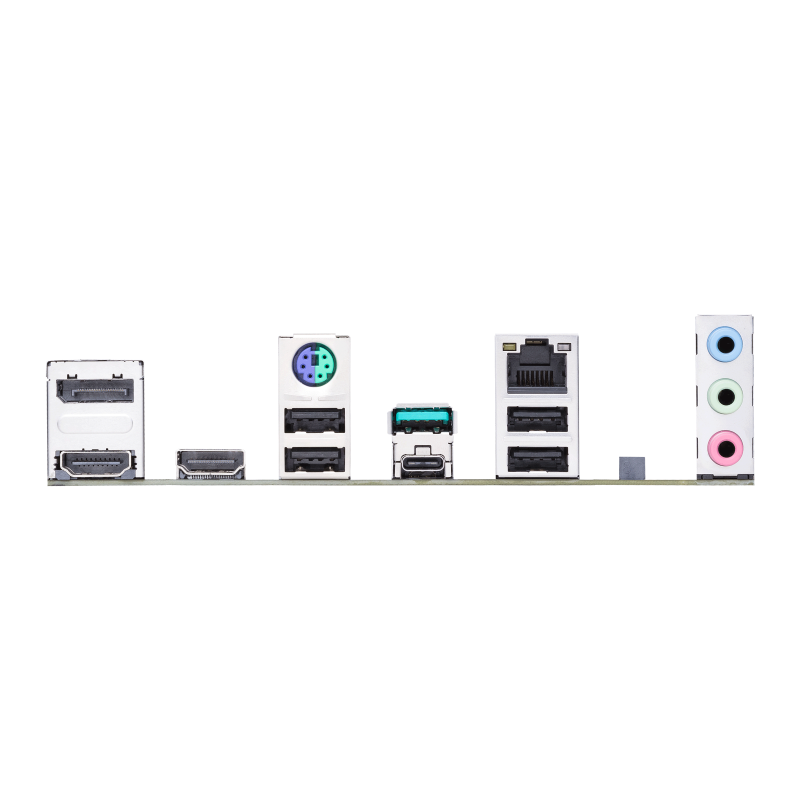

توضیحات تکمیلی پورت‌ها
۲ عدد USB 3.2 Gen 2 port(s) (1 x Type-A, 1 x USB Type-C)
۴ عدد USB 2.0 port(s) (4 x Type-A)
۱ عدد DisplayPort
۱ عدد HDMI port
۱ عدد Intel I219-V 1Gb Ethernet port
۱ عدد V-M.2 slot (Key E) (اسلاتی برای قرار دادن ماژول‌های WiFi و Bluetooth)
۳ عدد Audio jack
۱ عدد PS/2 Keyboard/Mouse combo port
سایر مشخصات :
کلید پاور روی مادربرد
ندارد
کلید ریست روی مادربرد
ندارد
بایوس دوگانه
ندارد
پنل اورکلاک
دارد
نقاط کنترل ولتاژ
دارد
سون سگمنت Debugging
ندارد
ویژگی‌های خاص
Special Features
ASUS 5X PROTECTION III
- DIGI+ VRM
- Enhanced DRAM Overcurrent Protection
- ESD Guards
- LANGuard
- Overvoltage Protection
- SafeSlot Core+
- Stainless-Steel Back I/O
ASUS Q-Design
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- Flexible M.2 heatsink
- VRM heatsink design
AURA Sync
- AURA RGB header(s)
- Addressable Gen 2 RGB header(s)
Software Features
ASUS Exclusive Software
Armoury Crate
- AURA Creator
- AURA Sync
AI Suite 3
- Performance And Power Saving Utility
TurboV EVO
EPU
Digi+ VRM
Fan Xpert 2+
- EZ update
ASUS CPU-Z
AI Charger
DAEMON Tools
Norton Anti-virus software (Free Trial version)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

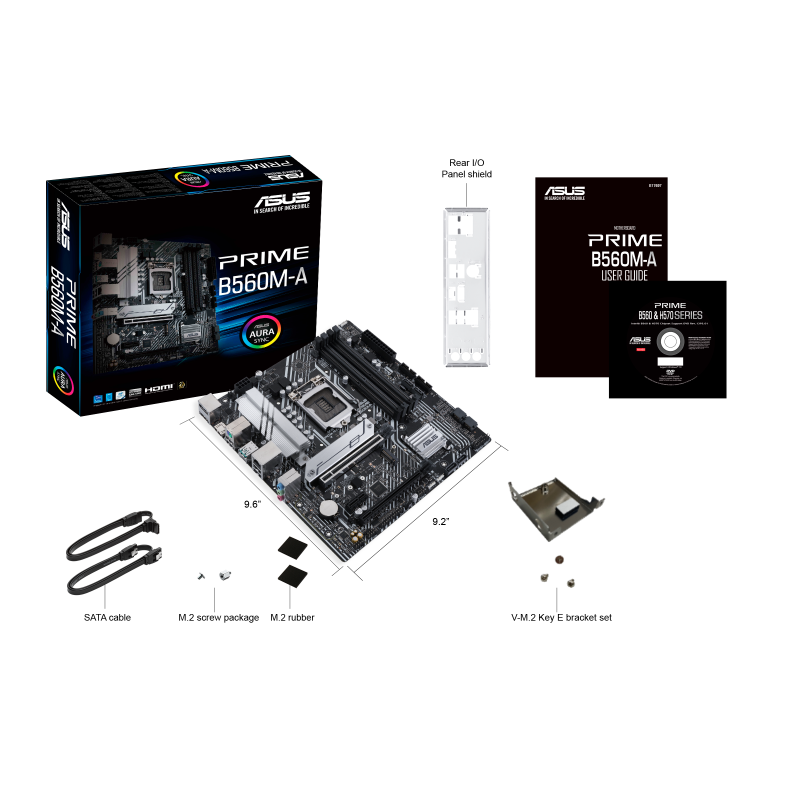

اقلام همراه
۱ عدد M.2 Rubber Package
۲ عدد SATA 6Gb/s cables
۱ عدد M.2 SSD screw package
۱ عدد Vertical M.2 Key E bracket set
۱ عدد Support DVD
۱ عدد User manual
مدیریت
WOL by PXE
سایر توضیحات بایوس
128Mb Flash ROM, UEFI AMI BIOS
توضیحات پنل اورکلاک
DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
