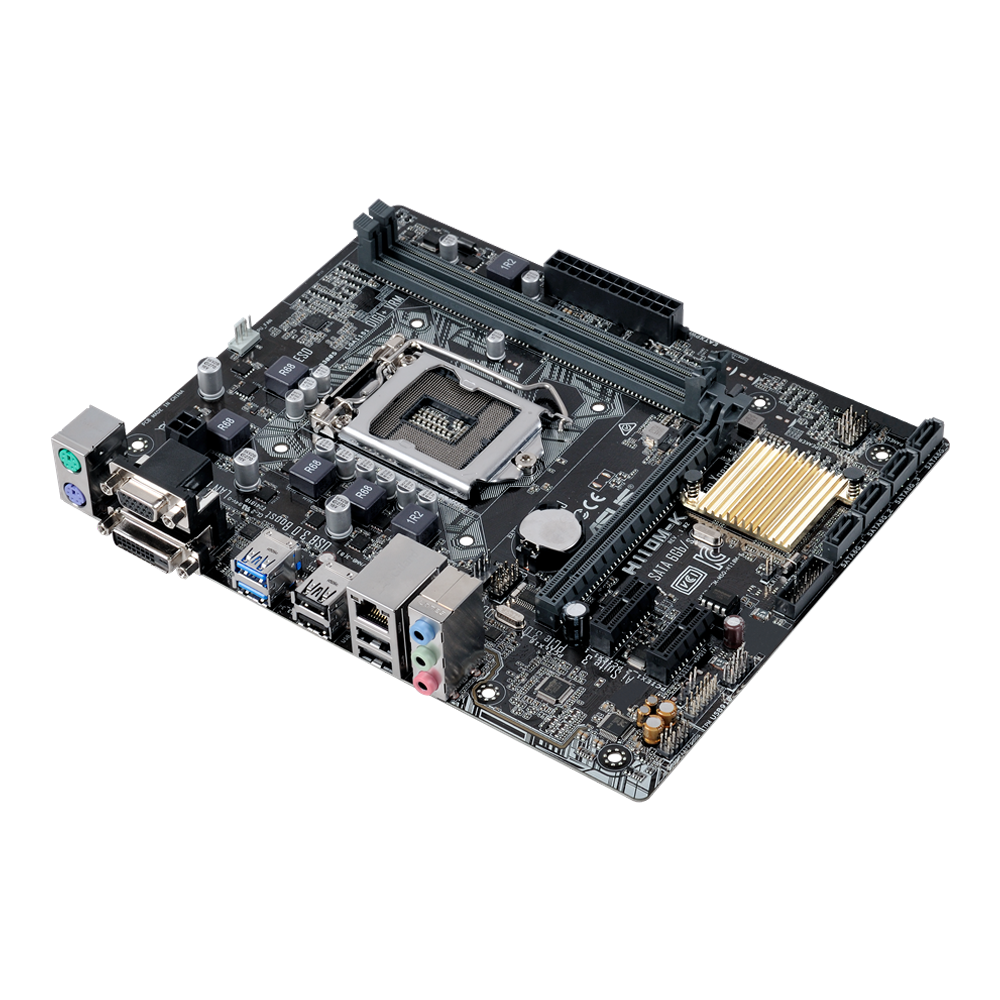

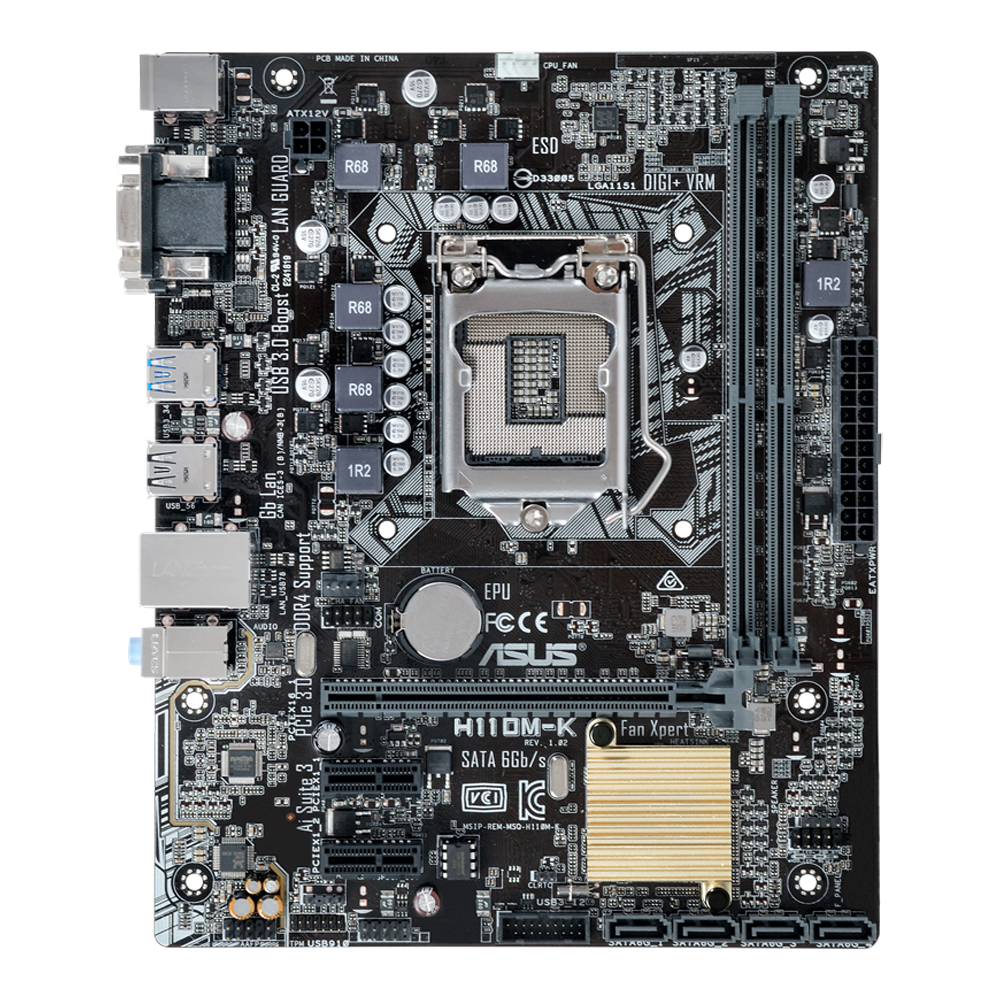

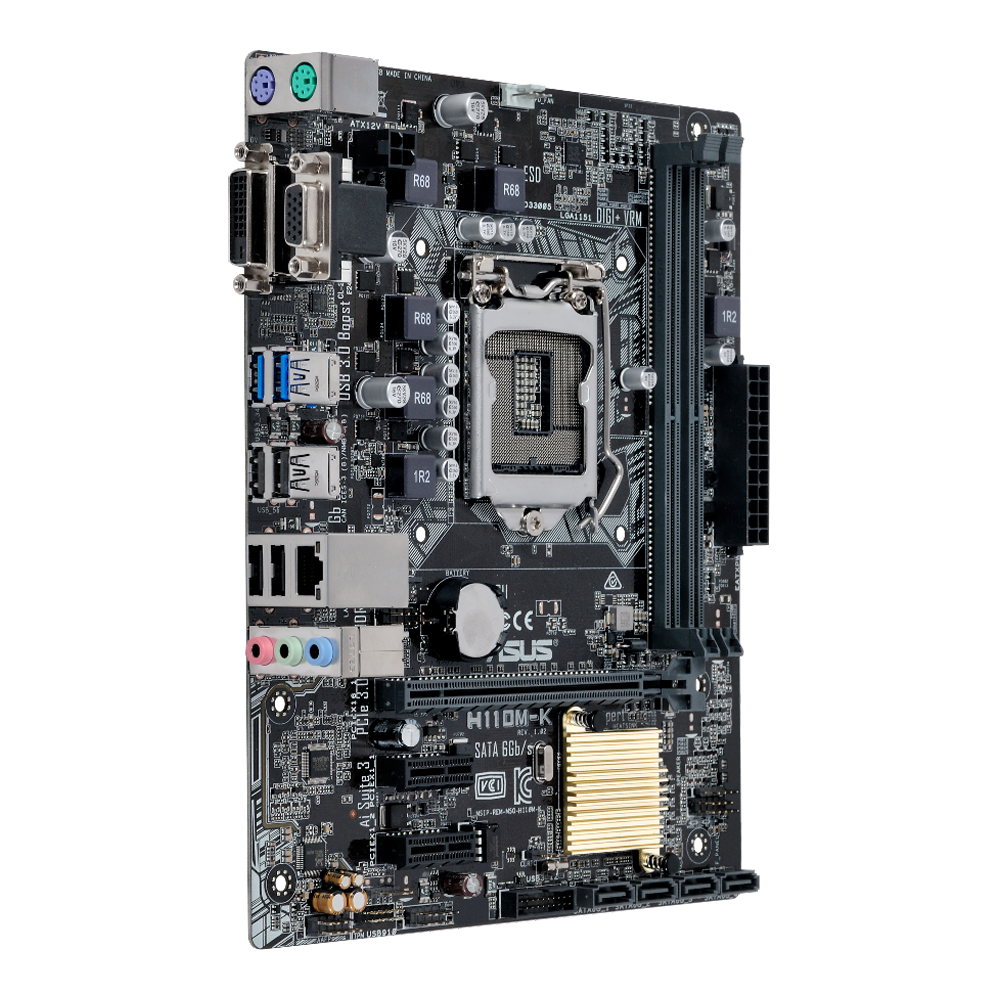

این مادربرد از فرم فاکتور microATX بهره می‌برد و سوکت پردازنده‌ی آن LGA 1151 است. این موضوع باعث شده که این مادربرد یک محصول مبتنی بر پردازنده‌های اینتل باشد. چیپست این شرکت Intel H110 بوده و تعداد بر تغذیه در آن برابر با 5 فاز است. شرکت ایسوس روی این محصول 2 اسلات حافظه از نوع DDR4 در نظر گرفته که از پیکربندی دو کاناله بهره می‌برد. وجود 2 اسلات رم برای این محصول باعث شده که بتوان میزان رم در کامپیوتر را تا 32 گیگابایت افزایش داد. استانداردهای حافظه‌ی پشتیبانی شده در این محصول از 2133 مگاهرتز بوده که امکان استفاده از رم با فرکانس بالا را برای کاربر فراهم می‌کند. همچنین این رم از قابلیت XMP برای حافظه پشتیبانی می‌کند تا به کمک آن بتوان بیشترین کارایی را از رم انتظار داشت. این مادربرد دارای 1 اسلات PCI Express x16 برای اتصال کارت گرافیک است. برای نصب هارد و درایونوری شرکت ایسوس 4 اسلات SATA3.0 روی این محصول در نظر گرفته است. در پنل پشتی این مادربرد شرکت 2 پورت USB3.0 برای نصب تجهیزات ذخیره‌سازی مانند فلش‌مموری و هارد اکسترنال و 4 پورت USB2.0 به چشم می‌خورد.
محصولات مرتبط
مشخصات فنی:
ابعاد : 226x183x60 میلی‌متر
فرم فاکتور :microATX
تعداد سوکت پردازنده :یک عدد
نوع سوکت پردازنده : Intel LGA 1151
چیپست : Intel H110
برد تغذیه:5 فاز
پردازنده های پشتیبانی شده:
Intel Socket 1151 for 7th/6th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0
The Intel Turbo Boost Technology 2.0 support depends on the CPU types
پشتیبانی از RAID :خیر
تعداد اسلات حافظه : دو عدد
پیکربندی حافظه : دو کاناله
حداکثر حافظه پشتیبانی شده :32 گیگابایت
استانداردهای حافظه :DDR4 2400/2133 MHz Non-ECC مگاهرتز
پروفایل حافظه XMP:دارد
توضیحات حافظه
۲ عدد DIMM, Max. 32GB, DDR4 2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel Extreme Memory Profile (XMP)
Hyper DIMM support is subject to the physical characteristics of individual CPUs.
اسلات PCI Express x16 : یک عدد
تعداد مسیرهای PCI Express :
16 مسیر
پشتیبانی از SLI : ندارد
پشتیبانی از Crossfire : خیر
نوع تخصیص مسیر :
یک مسیر PCIe 3.0/2.0 x16 (x16 mode, gray)
دو مسیر PCIe 2.0 x1
سایر توضیحات کارت گرافیک :
Integrated Graphics Processor- Intel HD Graphics support
Multi-VGA output support : DVI-D/RGB ports
- Supports DVI-D with max. resolution 1920 x 1200 / 60 Hz
- Supports RGB with max. resolution 1920 x 1200 / 60 Hz
Maximum shared memory of 1024 MB (for iGPU exclusively)
Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider
اتصالات داخلی :
اسلات PCI Express x1 : دو عدد
تعداد هدر USB 3.1 Type-C : ندارد
اسلات PCI Express x4 : ندارد
اسلات PCI : ندارد
کانکتور Mini PCI Express : ندارد
کانکتور SATA 3.0 : چهار عدد
کانکتور SATA 2.0 : ندارد
کانکتور eSATA : ندارد
کانکتور mSATA :ندارد
کانکتور SATA Express : ندارد
کانکتور M.2 : ندارد
کانکتور Thunderbolt : ندارد
مجموع کانکتور فن : 2 عدد
کانکتورهای برق :
کانکتور برق اصلی 24 پبن ATX , کانکتور برق 4 پین ATX
دکمه‌ها، سوییچ‌ها و جامپرها
- 1x Front panel audio connector
- 1x Serial Port connector
- 1x S/PDIF out Header
- 1x System panel
- 1x Chassis Intrusion connector
- 1x Clear CMOS jumper
سایر توضیحات مربوط به اسلات‌ها
یک مسیر PCIe 3.0/2.0 x16 (x16 mode, gray)
دو مسیر PCIe 2.0 x1
هدر USB 2.0 : یک عدد
هدر USB 3.0 : ندارد
هدر USB 3.1 : یک عدد
هدر USB 3.1 Type-C : ندارد
هدر USB 3.2 : ندارد
هدر USB 3.2 Type-C :ندارد
تعداد هدر USB 3.2 Type-C : ندارد
توضیحات تکمیلی هدرها
۱ عدد USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
۱ عدد USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)

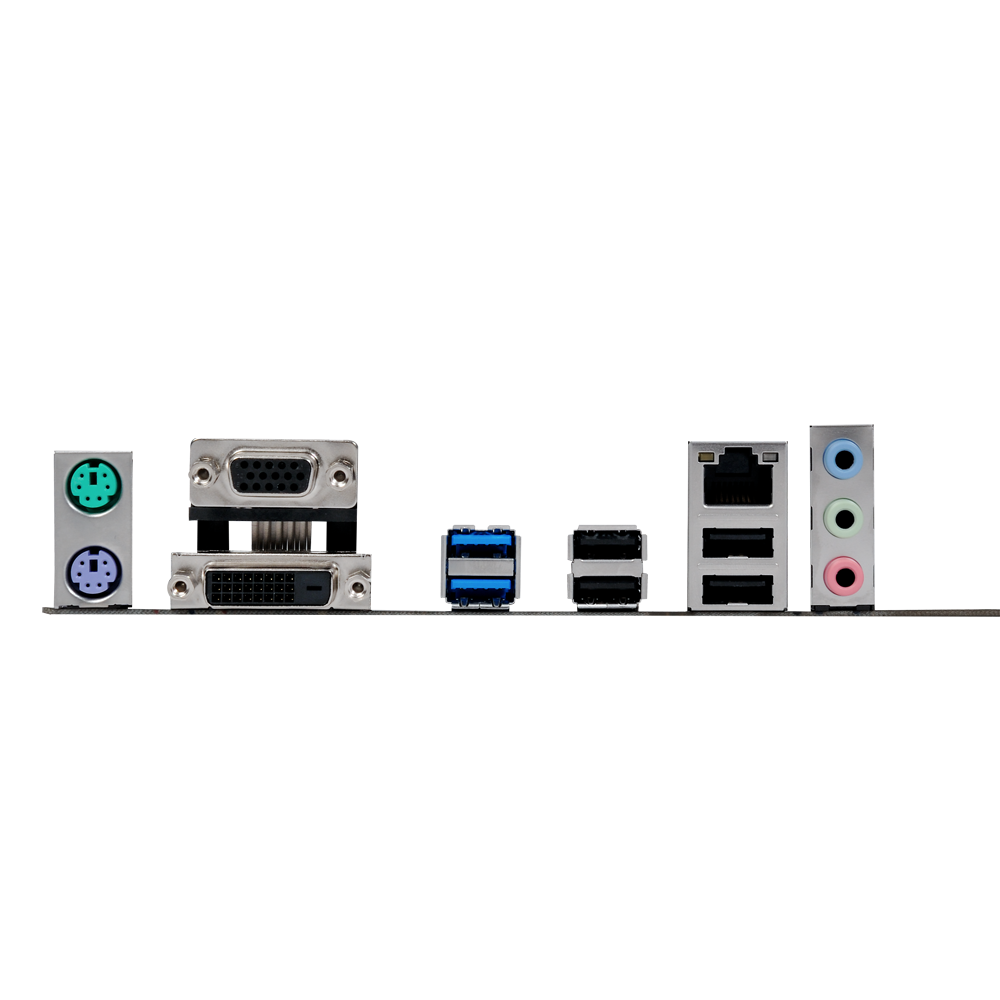

پنل پشتی :
پورت PS/2 : یک عدد برای ماوس , یک عدد برای کیبورد
پورت USB 2.0 : چهار عدد
پورت USB 3.0 : ندارد
پورت USB 3.1 : چهار عدد
پورت USB 3.2 Gen 1 : ندارد
پورت USB 3.2 Gen 2 : ندارد
پورت USB Type-C : ندارد
پورت USB 3.2 Type-C : ندارد
پورت VGA (Serial) : دارد
پورت DVI : دارد
پورت HDMI : ندارد
پورت DisplayPort : ندارد
پورت LAN : یک عدد
کارت شبکه LAN :
Realtek RTL8111H
کارت شبکه WLAN : ندارد
بلوتوث : ندارد
توضیحات کارت شبکه :
یک عدد Gigabit LAN Controller
کارت صدا :
Realtek ALC887/897
کانال‌های صوتی : 8 کانال
جک 3.5 میلی‌متری : 3 عدد
خروجی صدای S/PDIF : ندارد
ورودی صدای S/PDIF :ندارد
توضیحات کارت صدا :
Realtek ALC887/897 8-Channel High Definition Audio CODEC
- Supports : Front Panel Jack-retasking, up to 24-Bit/192kHz playback
Audio Feature :
- LED-illuminated design
- Audio Shielding
- Dedicated audio PCB layers
- Premium Japanese-made audio capacitors
توضیحات تکمیلی پورت‌ها
۶ عدد USB 2.0/1.1 port(s) (4 at back panel, black, Type-A, 2 at mid-board)
۴ عدد USB 3.1 Gen 1 port(s) (2 at back panel, blue, Type-A, 2 at mid-board)
سایر مشخصات :
کلید پاور روی مادربرد : ندارد
کلید ریست روی مادربرد : ندارد
بایوس دوگانه : ندارد
پنل اورکلاک : ندارد
نقاط کنترل ولتاژ : ندارد
سون سگمنت Debugging : ندارد
ویژگی‌های خاص
ASUS 5X Protection II :
- ASUS LANGuard - 2.5X higher surge tolerance
- ASUS Overvoltage Protection - World-class circuit-protecting power design
- ASUS DIGI+ VRM - Premium components provide better power efficiency
- ASUS DRAM Overcurrent Protection - Prevents damage from short circuits
- ASUS Stainless-Steel Back I/O - 3X corrosion-resistance for greater durability
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Anti-Surge
- USB 3.0 Boost
- Disk Unlocker
- Mobo Connect
- PC Cleaner
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- Push Notice
ASUS Q-Design :
- ASUS Q-Slot
- ASUS Q-DIMM
Media Streamer
اقلام همراه
User´s manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x Supporting DVD
مشخصات تکمیلی
Use a chassis with HD audio module in the front panel to support an 8-channel audio output
Please refer to ASUS website and download “Windows® 7 installation guide”
and “ASUS EZ installer” to install Windows® 7
مدیریت
WfM 2.0, DMI 3.0, WOL by PME, PXE
سایر توضیحات بایوس
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information
